Belleville paplāksnes dzenskrūves rumbas komplektam

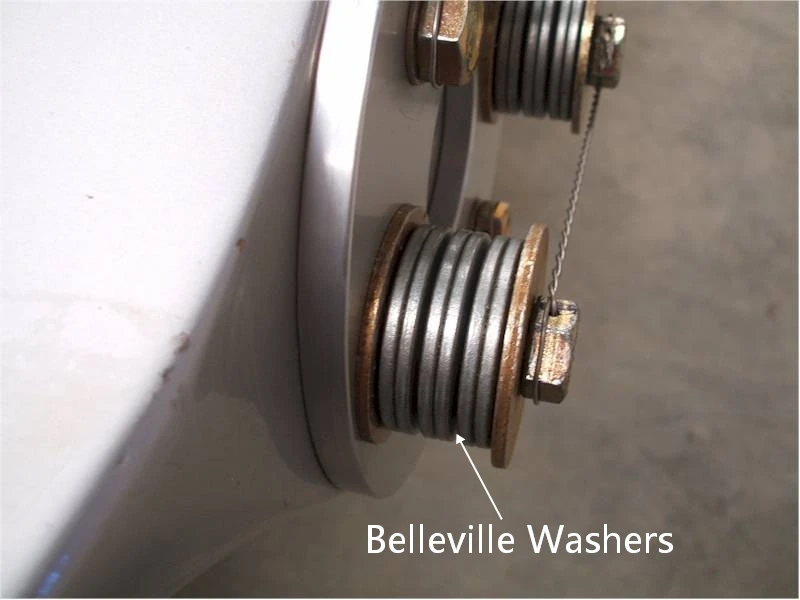

Belleville paplāksnes, ko sauc arī par disku atsperēm, darbojās kā atsperes, tiek izmantotas uz dzenskrūves vārpstām, lai uzturētu pareizu skrūvju priekšslodzi, absorbētu vibrāciju, samazinātu troksni un dzenskrūves grabēšanu, kā arī kompensētu materiāla izplešanos/saraušanos, kas var izraisīt griezes momenta zudumu vai bojājumus.
Jūras lietošanā Belleville paplāksnes tiek izmantotas dzenskrūves rumbas komplektā, lai samazinātu dzenskrūves grabēšanu un pārslēgšanas troksni. Katrā dzenskrūves rumbas komplektā ietilpst piedziņas uzmava, trīs -paplāksnes komplekti (paplāksne, biezā paplāksne un Belleville paplāksne), fiksācijas paplāksne ar cilpām un bloķēšanas balsta uzgrieznis.
1. attēls: C: paplāksne D: Belleville paplāksne E: bieza paplāksne
 |
Pieejamais materiāls: ●Oglekļa tērauds: 51CrV4 (1,8159/6150) ●SUS300 sērijas nerūsējošais tērauds: SUS301 (1,4310) SUS304 (1,4301) SUS316 (1,4401) ●Nokrišņu cietināšanas nerūsējošais tērauds: 17-7PH nerūsējošais tērauds (1,4568) ● Termiski stabils nerūsējošais tērauds: X22CrMoV12 1 (1,4923) ●Augstas temperatūras nerūsējošais tērauds: Inconel 718 (2,4668) Inconel 750 (2,4669) Nimonic 90 (2,4969) |
